我们经常遇到这样的情况，我们想通过按下计算机程序上的一些按钮来打开电力负载。考虑一个例子，您坐在发电厂中，想要远程打开断路器。使用微控制器可以实现远程控制断路器。我们将讨论如何使用微控制器制作遥控断路器。

　　一、微控制器

　　微控制器是一种IC，它具有理解通过通信协议从PC接收到的命令的智能。微控制器具有不同的通信协议来与PC通信，如串行、以太网和CAN（控制器局域网）通信协议。微控制器有许多外设，如GPIO（通用输入输出）引脚、ADC（模数转换器）、定时器、UART（通用异步接收器发送器）和以太网以及更多与外部世界通信的外设。微控制器的数字输出是低电流信号。

　　当您将引脚设置为高电平时，该引脚上的电压通常为+3.3V或+5V，它可以提供或吸收的电流约为30mA。如果您控制的LED要求很小，这很好。如果我们想通过微控制器引脚控制断路器，那么我们需要一个驱动器，该驱动器可以为负载提供所需的电流量以进行开启。您需要在微控制器和用小电压和电流控制的设备之间安装一个组件。继电器和晶体管最常用于此目的。

　　二、晶体管

　　晶体管在此应用中用作驱动器，它为继电器提供所需的电流，使其在饱和模式下打开。

　　三、电阻

　　电阻器用于限制LED、晶体管中的电流。

　　四、引领

　　发光二极管用于指示断路器是打开还是关闭。

　　五、继电器

　　继电器是一种用于控制大功率电气负载（如断路器、电机和电磁阀）的开关。普通开关无法处理高功率负载，这就是为什么使用继电器来控制高功率电气负载的原因。

　　微控制器遥控断路器的工作原理：

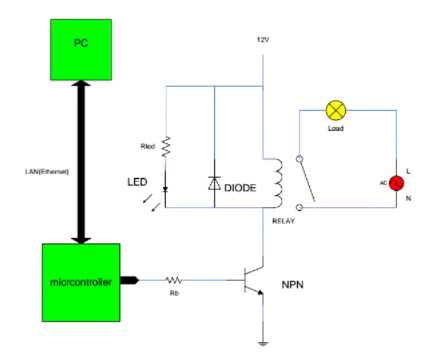

　　当向微控制器发出打开负载的命令时，微控制器引脚设置为3.3V（在上述电路中），从而打开NPN晶体管。当晶体管导通时，电流从晶体管的集电极流向发射极，从而驱动继电器，继电器将交流电压连接到断路器，从而打开断路器。

　　LED用于指示断路器是打开还是关闭。当微控制器引脚为高电平时，LED亮起（断路器开启），当微控制器引脚为低电平时，晶体管处于关闭状态，没有电流流过继电器线圈，断路器关闭，LED也关闭。

　　保护二极管：

　　当继电器关闭时，会产生反电动势，如果反电动势的幅度大于晶体管的VCEO电压，则会损坏晶体管。为了保护晶体管以及微控制器的数字输出，使用了一个二极管，该二极管在继电器关闭时导通。这也称为续流二极管。

　　设计：

　　假定的微控制器在引脚为高电平时提供3.3V，在引脚为低电平时提供0V。选择12 V和360欧姆线圈电阻的继电器，然后继电器接受的电流打开

　　这是继电器的额定电流。

　　LED（正向电压=1.2 V）需要大约20mA电流然后电阻R LED

　　R LED值可选择为500Ω。

　　ř乙可以被选择为4K，得到更多的基极电流的晶体管的GUI（图形用户界面）：一个GUI可在高级语言开发（例如C＃），它使用UDP（用户数据报协议），以与微控制器在PC通信。下面是通过UDP协议控制微控制器数字输出的GUI。
