机电开关通常放置在线性轴的末端，以指示行程极限。然而，对于旋转运动而不是线性运动的应用，齿轮凸轮限位开关可以通过跟踪电机轴的旋转并在达到指定转数时触发开关停止移动来执行类似的功能。

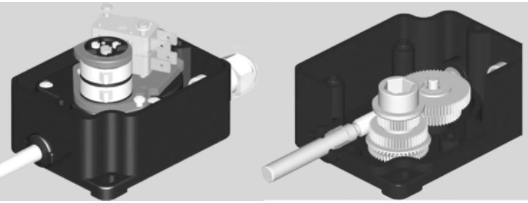

　　为了测量轴的旋转，齿轮凸轮限位开关(也称为旋转限位开关)使用一个齿轮输入和一系列凸轮。旋转开关组件的输入轴连接电机。当电机轴旋转时，它旋转输入齿轮。凸轮与齿轮同心安装，因此当齿轮转动时，凸轮将转动，摇臂连接到凸轮凸角行程开关的设定位置。

　　输入齿轮通常是蜗轮，但也有行星齿轮和正齿轮版本。齿轮类型主要取决于所需的传动比。开关的启动位置(旋转)取决于输入齿轮的传动比和凸轮凸角的设计。凸轮限位开关适用于各种应用、速度和开关要求。制造商在某些设计中提供的传动比范围从1:1到9000:1或更高。

　　每个限位开关组件使用至少两个凸轮和两个开关(行程两端或上限和下限各一个)，尽管许多设计还包括四个或更多用于中间位置控制的开关。凸轮可以通过微调螺钉手动调节，以精确地“拨入”切换位置。更复杂的齿轮凸轮限位开关允许电位计、分解器或编码器与开关组件集成，因此该装置不仅提供限位和位置开关的安全性，还提供位置反馈和控制。

　　集成开关通常为常闭(NC)型，带有强制断开触点，使其适用于安全应用。使用强制断开和速动触点也意味着开关不需要最低电机转速即可正常工作，最大允许转速范围通常为500-2000 rpm。

　　凸轮限位开关可用于应根据电机轴的旋转(部分或重复)激活开关的任何应用，包括包装机和绕线机等工业设备。它们通常用于升降设备，如起重机和吊车，其直线运动难以直接测量。
