NPN与PNP晶体管的结构性能对比

发布时间:2021-11-03 15:30:26点击量:

  NPN和PNP晶体管之间的主要区别之一是,在NPN晶体管中,当为基极提供正电源时,电流在集电极到发射极之间流动,而在PNP晶体管中,当负电源提供时,电荷载流子从发射极流向集电极被给予基地。通过考虑各种其他因素,NPN和PNP晶体管在下面的比较表中进行了区分。


  NPN和PNP都是双极结型晶体管。它是电流控制器件,主要用于信号的开关和放大。大多数情况下,电路中使用NPN晶体管,因为在NPN晶体管中,传导电流主要来自电子,而在PNP晶体管中,传导电流是因为空穴。由于电子更易移动,NPN具有高传导性。


  字母PNP和NPN表示结晶体管的发射极、集电极和基极所需的电压。NPN和PNP晶体管由不同的材料制成,因此它们中产生的电流也不同。有时,当施加在发射极上的电压时,电子会穿过基极结并到达集电极区。发生这种情况是因为NPN和PNP晶体管的基极非常薄且掺杂轻。

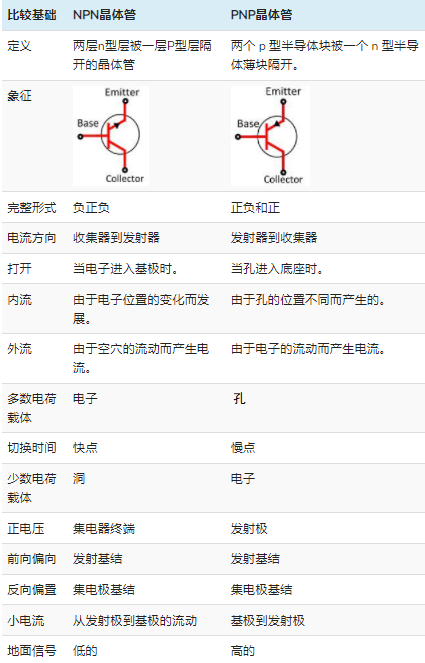

  NPN与PNP晶体管的结构性能对比:

NPN与PNP晶体管的结构性能对比(图1)

  (1)PNP晶体管的定义


  PNP晶体管有两块p型材料和一块n型材料。它具有发射极、基极和集电极三个端子。PNP晶体管的发射极和集电极由p型材料组成,基极由n型材料组成。

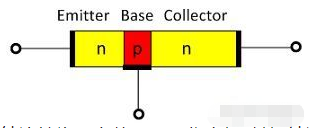

NPN与PNP晶体管的结构性能对比(图2)

  npn-晶体管PNP的发射极-基极结连接为正向偏压,而集电极-基极结连接为反向偏压。发射极-基极结将多数电荷载流子推向基极,从而建立发射极电流。p型材料中的空穴与n型材料结合从而构成基极电流。剩余的空穴穿过负偏压的集电极-基极区域,并由集电极收集,由此产生集电极电流。因此,完整的发射极电流流过集电极电路。

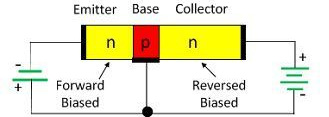

NPN与PNP晶体管的结构性能对比(图3)

  发射极电流=集电极电流+基极电流


  (2)NPN晶体管的定义


  NPN晶体管由两个n型半导体材料组成,它们被一层薄薄的p型材料隔开。NPN晶体管的集电极是最厚的区域,基极是最薄的区域。晶体管的发射极-基极区处于正向偏置,集电极基极区以反向偏置连接。与反向偏置相比,反向偏置的电压要小得多。

NPN与PNP晶体管的结构性能对比(图4)

  pnp-晶体管由于大量电子到达基极,发射极-基极结处于正向偏置。这会产生发射极电流。基区中的电子与空穴结合。但基极很薄且掺杂轻,因此只有小空穴与电子结合而构成基极电流。剩余的电子到达集电极基极区并产生集电极电流。整个发射极电流流经集电极电路。

NPN与PNP晶体管的结构性能对比(图5)

  发射极电流=集电极电流+基极电流
