Y线电机中的功率

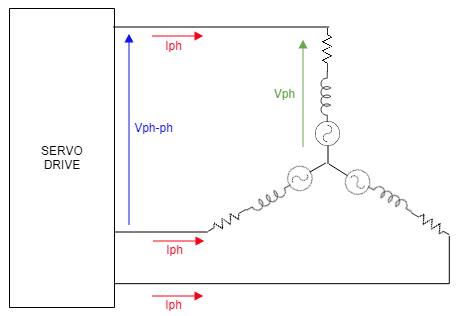

　　下图显示了Y线BLAC电机的电气模型：

　　任何电机的功率都可以计算为每相功率的总和（RMS电流和RMS电压的乘积）。在相位平衡电机的情况下：

　　我N A Y型连接马达，

　　·相电流(Iph)是在伺服驱动器输出端子上看到的RMS电流。

　　·相电压(Vph)定义为：

　　其中Vph−ph是伺服驱动器两个输出端子之间的RMS电压差。空间矢量调制(SVM)的使用允许使用所有直流母线电压作为线电压幅度。

　　其中D是应用的占空比。

　　因此，传递给电机功率的功率可以定义为：

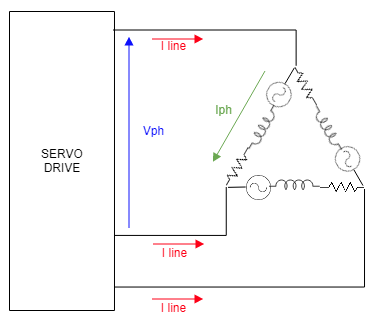

　　Δ线电机中的功率

　　从伺服驱动器的角度来看，提供给Δ线电机的功率完全相同。但是，电压和电流值在相位内共享不同：

　　在Δ线电机中：

　　·相电流(Iph)不是在伺服驱动器上看到的电流。相反，它被定义为：

　　其中Iine是在伺服驱动器输出端子上看到的RMS电流。

　　·相电压(Vph)是伺服驱动器两个输出端子之间的电压差之间的RMS电压，定义在(3)中。

　　因此，Δ接线电机的总功率为：

　　从伺服驱动器的角度来看，这相当于（4）。
