一、光耦合器的工作原理

　光耦合器是一种将LED和光电晶体管封装在密封、防水、防光封装内的器件，采用8引脚IC（类似于555 IC）的形式。LED通过几个引脚输出端接，而光电晶体管的三个端子通过其他三个指定的引脚输出端接。

　使用光耦合器操作继电器的想法很简单，就是从源提供输入直流，需要通过限流电阻将其与LED引脚隔离（就像我们通常对普通LED所做的那样）并切换光晶体管响应所施加的输入触发。

　光电晶体管输出通常用于驱动前面的隔离级，例如继电器驱动级。

　二、继电器与光耦直接连接方式

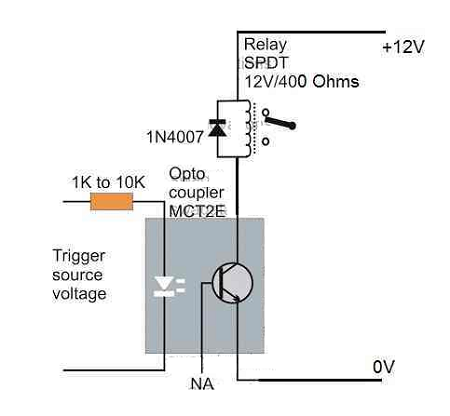

　在下面的电路图中，我们可以看到如何将继电器直接与光耦合器内部晶体管的集电极连接。

　虽然上面的连接图看起来简单易行，但必须确保继电器线圈电阻不低于300欧姆，否则光耦可能会发热并被损坏。因此，如果您想使用上述配置并将继电器直接与光耦连接，那么您必须首先测量继电器的线圈电阻并确保其高于300欧姆。这是因为，大多数光耦合器无法处理超过50 mA的电流作为负载电流，因此继电器线圈必须具有相对较高的电阻，以使其不会通过超过30或40 mA的电流。

　以下概念展示了如何使用晶体管通过光耦合器配置继电器驱动器。如下电路图所示，继电器驱动器可以由NPN晶体管或PNP晶体管组成。

　当继电器线圈电阻较低（低于300欧姆）并且继电器需要高于50 mA的电流时，建议使用外部晶体管。

　（1）使用PNP晶体管

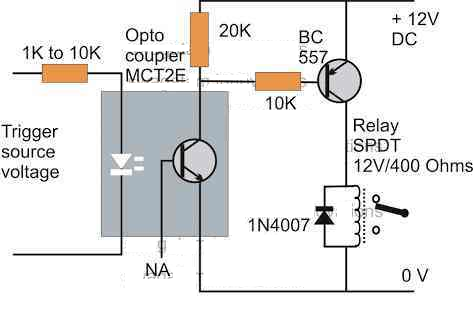

　如下图所示，PNP继电器驱动器与光耦合器连接。当为BC557等PNP晶体管时，晶体管的基极端与光耦内部晶体管的集电极端耦合，发射极接正极线，集电极引脚配置继电器。

　与继电器相关的续流二极管可保护晶体管免受继电器线圈产生的反电动势电压尖峰的影响。电阻值并不重要，两个电阻可以使用4k7到22K之间的任何电阻值。

　（2）使用NPN晶体管

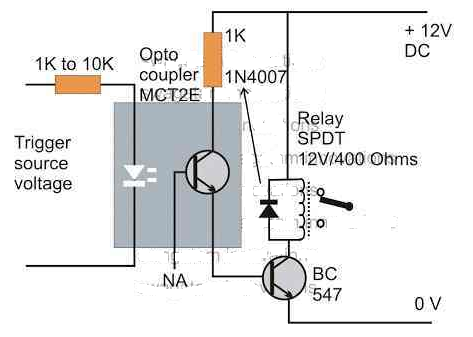

　下图显示了如何将NPN继电器驱动级与光耦合器集成。如果继电器驱动器中使用BC547等NPN晶体管，则从光耦合器内部晶体管的发射极接收开关电压。

　由此可见，BC547 NPN晶体管的基极与光耦晶体管的发射极连接，BC547的发射极与地线连接，BC547的集电极配置有继电器。二极管具有与上一段中解释的相同的功能。
