继电器根据光隔离原理工作，这意味着控制器和继电器之间没有直接或硬线连接。由于没有硬件，控制器将受到保护，免受可能损坏的过高电压的影响。来到实际的光耦合器继电器，了解光耦合器继电器中使用的部件。以下是光耦合器的部件：1.中继2.光隔离器

　一、中继

　继电器是可以电子方式打开或关闭触点的电动装置。它可用于打开或关闭（接通或断开）电路，使用单个信号控制多个电路或使用低功率信号控制高功率电路。这是通过控制和受控电路之间或应由一个信号控制的多个电路之间完全电气隔离来实现的。继电器主要用于电信应用、气体探测器电路、射频控制应用、红外控制应用、小体积电路（橡胶继电器）等首选电路元件。

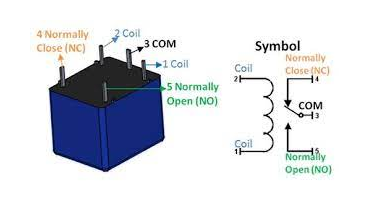

　继电器引脚排列和结构：

　继电器有一个电磁铁、衔铁（动触点或COM端子）和两个固定触点（NC、NO）。初始阶段，COM端会靠近NO端。当我们激活电磁体时，它会发出磁通量，将电枢吸引向它，从而将电枢的位置从COM更改为NC。

　1）NO（常开）：当电磁体通电时，电磁体产生的磁通将衔铁吸引向NC端子，从而形成常闭连接。

　2）NC（常闭）：当电磁铁未激活时，衔铁将靠近该端子，从而形成常开连接。

　3)公共端子

　二、光隔离器

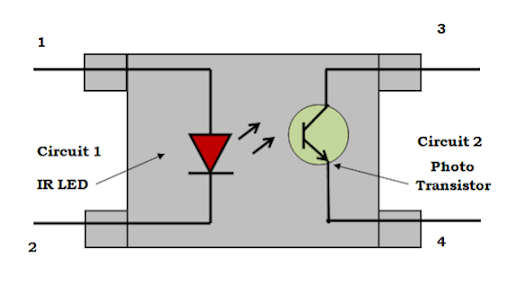

　光电隔离器也称为光耦合器。光耦合器是利用光在两个隔离电路之间传输电信号的电子元件，它们可以防止高电压影响接收信号的电路。光耦合器由两个电气隔离的电路组成。第一电路具有红外发射二极管，而第二电路包含红外传感器装置，例如光电二极管、光电晶体管、光电TRAIC或光电SCR。

　首先，电流施加到光耦合器，使LED产生与流过它的电流成比例的红外光。当光线照射到光电传感器时，它会传导电流并打开。当流经LED的电流中断时，红外光束就会关闭，迫使光电传感器停止导通。光电传感器是检测光的输出电路，根据输出电路的类型，输出可以是交流电也可以是直流电。

　光耦的应用：

　1.用于接地隔离2.用于高压监控电路3.用于照明控制电路4.用于调光电路
