LVDT位移传感器连续交流电施加到初级线圈，产生是所说的初级激励和变化的磁场。这种初级激励与次级线圈相互作用，然后在次级线圈中感应产生电流和电压。

　一、核心在零位

　–当铁芯死点时，也称为零位，每个次级线圈的感应磁通量相等。是知道它们之间存在180度的电气异相，因此它们会相互抵消，输出电压将为零。校准LVDT传感器时会使用此特性。

　二、核心位移

　当磁芯从该零位置移动时，净感应电压发生变化。

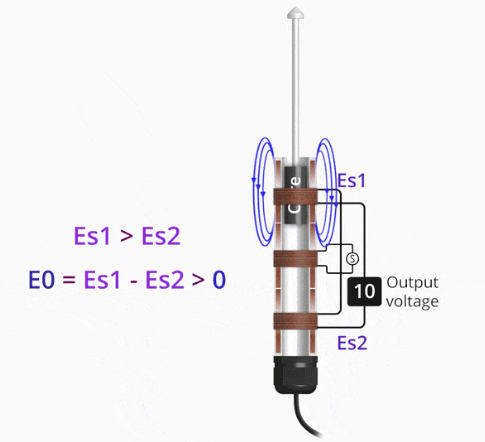

　–当它向上移动时，上次级绕组上的感应磁通量大于下次级绕组上的感应磁通量。这导致正输出电压。

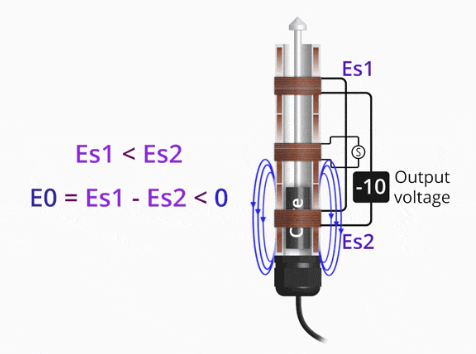

　–当它向下移动时，上次级绕组上的感应磁通量小于下次级绕组上的感应磁通量。这导致负输出电压。

　由于这些特性，可以通过观察电压输出的增加或减少及其负值或正值来确定身体移动的方向和距离。

　三、LVDT位移传感器的连接方式

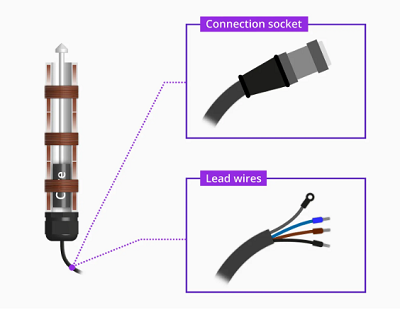

　LVDT可以有引线或提供连接插座。

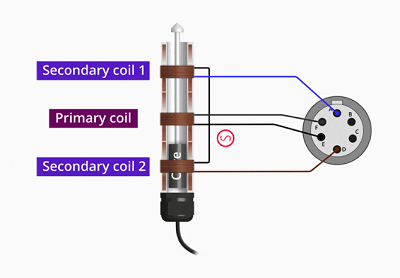

　由于两个次级线圈通常串联连接，因此传感器在其连接插座中有四根电线或四个连接。但是，一些LVDT会单独提供次级线圈引线对。
