LVDT位移传感器将与LVDT耦合的物体的线性(或线性/线性)运动转换成与该运动成比例的可变对应电信号。在实验室、工业和水下环境中，这种移动范围可以从0-0.5毫米到0-1000毫米。请点击这里查看我们的全系列LVDT位移传感器。LVDT位移传感器或线性可变差动变压器是一种完美的机电传感器设计。几十年来，这种设计一直用于闭环中的精确位移测量和定位控制。

　LVDT位移传感器的工作原理及原理图信号

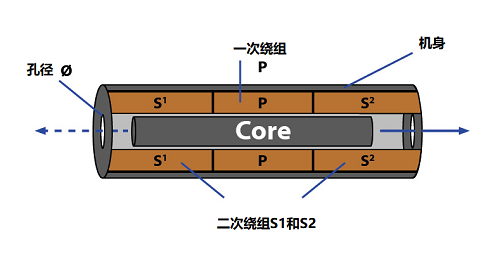

　在其最简单的形式中，LVDT位移传感器设计由初级和次级绕组的圆柱形阵列组成，带有穿过中心的独立圆柱形磁芯。

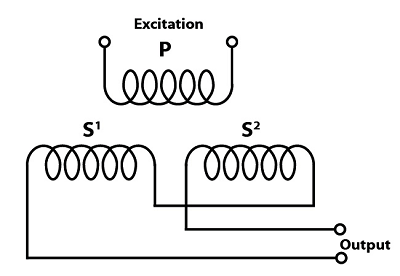

　初级绕组(P)由频率为1至10 kHz的恒幅交流电源供电。这会在换能器的中心产生交变磁场，根据磁芯的位置将信号感应到次级绕组(S&S)。该区域内的核心运动会导致次级信号发生变化。由于两个次级绕组以固定排列（推挽模式）定位和连接，当磁芯位于中心时，会产生零信号。

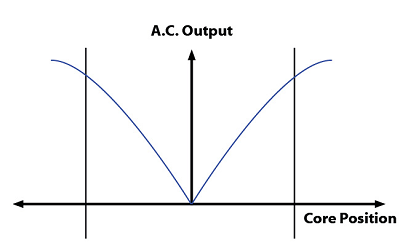

　核心从这一点向任一方向移动都会导致信号增加。由于绕组以特别精确的方式缠绕，因此信号输出与铁芯的实际机械运动呈线性关系。

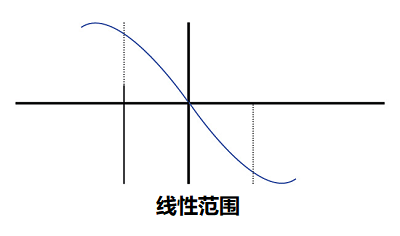

　然后，次级输出信号由相敏解调器处理，该解调器以与初级供电电源相同的频率切换。这导致最终输出，经过整流和滤波后，给出与核心运动成比例的DC或4-20mA输出，并指示其方向，从中心零点开始为正或负。
