磁性气缸传感器用于检测气缸中活塞的位置，并直接连接到气缸体。磁性气缸传感器提供精确的测量、较短的响应时间和非接触式操作–随着时间的推移无需磨损或校准。磁性气缸传感器能够检测活塞在气缸内的位置传感器利用磁阻原理，穿过缸壁检测活塞上的永磁体。

　　磁性气缸传感器的工作原理：

　　气缸内部的活塞带有一个永磁体，所产生的磁场可穿过所有非铁磁性材料。检测到磁场之后，传感器触发。气缸自带传感器安装槽，用于安装和固定传感器。可用卡箍和螺栓将气缸传感器安装到所有常规气缸上。

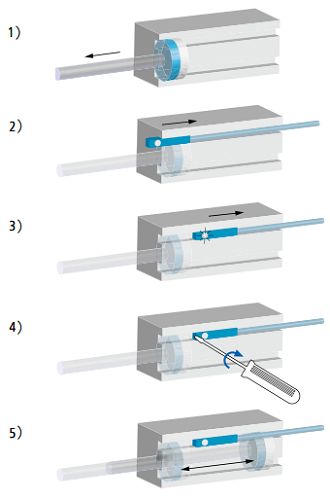

　　磁性气缸传感器的调节方法：

　　气缸内部永磁体的磁场分散，其特征根据气缸类型的不同而不同。因此，无法规定传感器的准确触发点。为确保气缸传感器处于正确的位置，请执行下述操作程序：

　　1）使活塞处于规定的开关位置。

　　2）将槽中的传感器气缸反向移动至1档

　　3）LED点亮之后，稍微退回传感器，确保开关操作可靠。

　　4）固定传感器。

　　5）利用LED确认开关点。

　　*圆形气缸或拉杆气缸：

　　先用卡箍或螺栓将传感器松松地固定在气缸上。

　　磁性传感器的特点：

　　1、带C型和T型槽的气缸

　　1.安装方便——只需将传感器插入槽内

　　2.穿过缸壁检测气缸内的永磁体

　　3.无磨损，无需维护

　　2、在无槽气缸上安装

　　借助各种安装附件，传感器可以安装在任何常规气缸上：

　　1.圆形气缸

　　2.拉杆气缸

　　3.燕尾槽气缸或其他特殊开槽的气缸

　　3、短行程气缸用紧凑型传感器

　　凭借侧向电缆出线，传感器非常紧凑，能够方便地安装在狭小空间内

　　磁性气缸传感器安装方法：

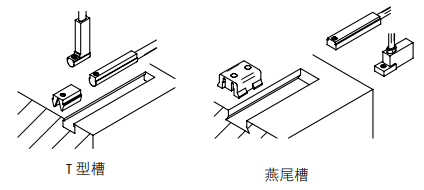

　　（1）安装开槽气缸

　　常规气缸带有标准T型或C型槽。只需要简单地将气缸传感器装入槽中并使用平头螺钉或金属板固定，在紧固固定螺钉之后，传感器即锁紧在槽内。

　　（2）安装圆形气缸或拉杆气缸

　　一些常用圆形气缸或拉杆气缸并没有设置传感器安装槽。此时，可以使用卡箍或螺栓固定C型或T型槽传感器。

　　（3）安装特殊槽

　　另外，可以使用附件中的适配器将C型槽传感器安装在T型槽内；也可提供燕尾槽等特殊槽适配器。
