磁性接近开关工作原理：

　　磁性接近开关检测永磁体的磁场。根据不同的永磁体尺寸和材料，接近开关可以针对不同的检测距离要求提供不同应用。

　　1、功能原理

　　磁性元件由特殊材料制成，只对磁场作出响应，例如永磁体产生的磁场，并输出数字量信号。这些材料的灵敏度大约是霍尔元件的十倍，能够检测极弱的磁场，从而大大延长感应距离。磁性接近开关为全极磁开关，因此能够检测永磁体的南北极。

　　2、穿过罐壁检测

　　接近开关能够穿过非铁磁性材料检测磁场。如果接近开关或者永磁体需要使用防护或隔离底座，或者与罐壁分离，那么这个特性是非常有用的。

　　磁性接近开关的特点：

　　1、利用浮动磁体进行液位检测

　　1.传感器穿过罐壁进行非浸入式检测，不直接接触介质，从而避免了污染

　　2.液位检测不受泡沫和污染的影响

　　3.利用电缆扎带快速、方便地安装传感器

　　2、监控伸缩支腿的最终位置

　　1.不受潮湿和污垢影响的安全检测

　　2.可选全金属传感器和/或磁体封装，以改善防护能力

　　3.增强的检测距离可实现多种应用可能性

　　3、油缸行程限制

　　1.在油缸外部检测活塞上的永磁体

　　2.可靠的活塞位置反馈不受其他金属零部件的影响

　　3.传感器安装在封闭式高压系统的外部，大大简化了维护工作

　　磁性接近开关安装方式：

　　（1）齐平安装

　　磁性接近开关采用齐平安装，即感应面可与安装载体表面齐平，其中安装载体必须为非铁磁性材料。在齐平安装在铁磁性材料上将使感应距离缩短达25%，非齐平安装（感应面突出铁磁性载体表面其直径高度）将使感应距离提高25%。

　　（2）永磁体合金

　　磁性接近开关的检测距离与所用的磁体有关。永磁体的尺寸以及合金材料具有决定性作用。磁体合金的磁能积越高（单位为kJm³），磁场越强，从而检测距离越大。

　　（3）永磁体校准

　　原则上，磁性接近开关具有中性极性，即接近开关能够检测永磁体的南北极。在固定永磁体时，建议将一个极与接近开关对准，以确保可靠的检测。

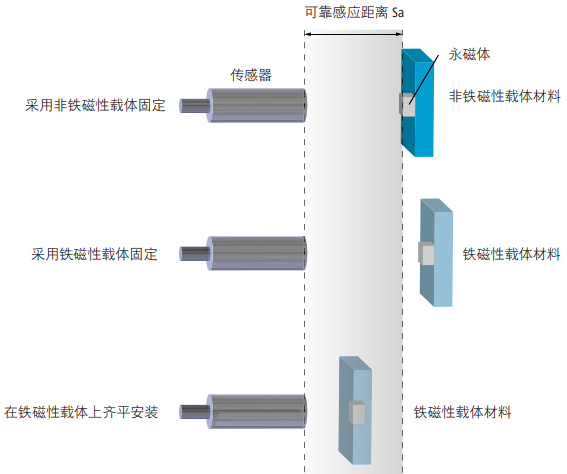

　　（4）永磁体安装

　　永磁体的安装方式对于感应距离至关重要。采用非铁磁性载体时，对有效感应距离的影响几乎可以忽略不计。然而，非齐平安装在铁磁性载体上的永磁体可将检测距离增加高达25%。当齐平安装在铁磁性载体上时，检测距离将缩短高达40%（总是与有效感应距离有关）。

　　如果要通过螺纹安装永磁体，则必须使用非铁磁性螺钉（例如不锈钢）。
