电磁吸引继电器的工作原理是电磁吸引。线圈缠绕在电枢上，电枢用作电磁铁。在正常操作条件下，流过线圈的电流很小，不足以产生强磁场并且不会吸引柱塞。因此，跳闸触点保持打开状态，断路器不会跳闸。当电力系统发生故障时，更多的工作电流流过线圈，磁铁会产生强大的磁场。这是吸引柱塞或电枢，与跳闸断路器接触。断路器跳闸，故障电流中断。

　电磁吸引继电器进一步分类为下面三种：

　一、吸引电枢式继电器：

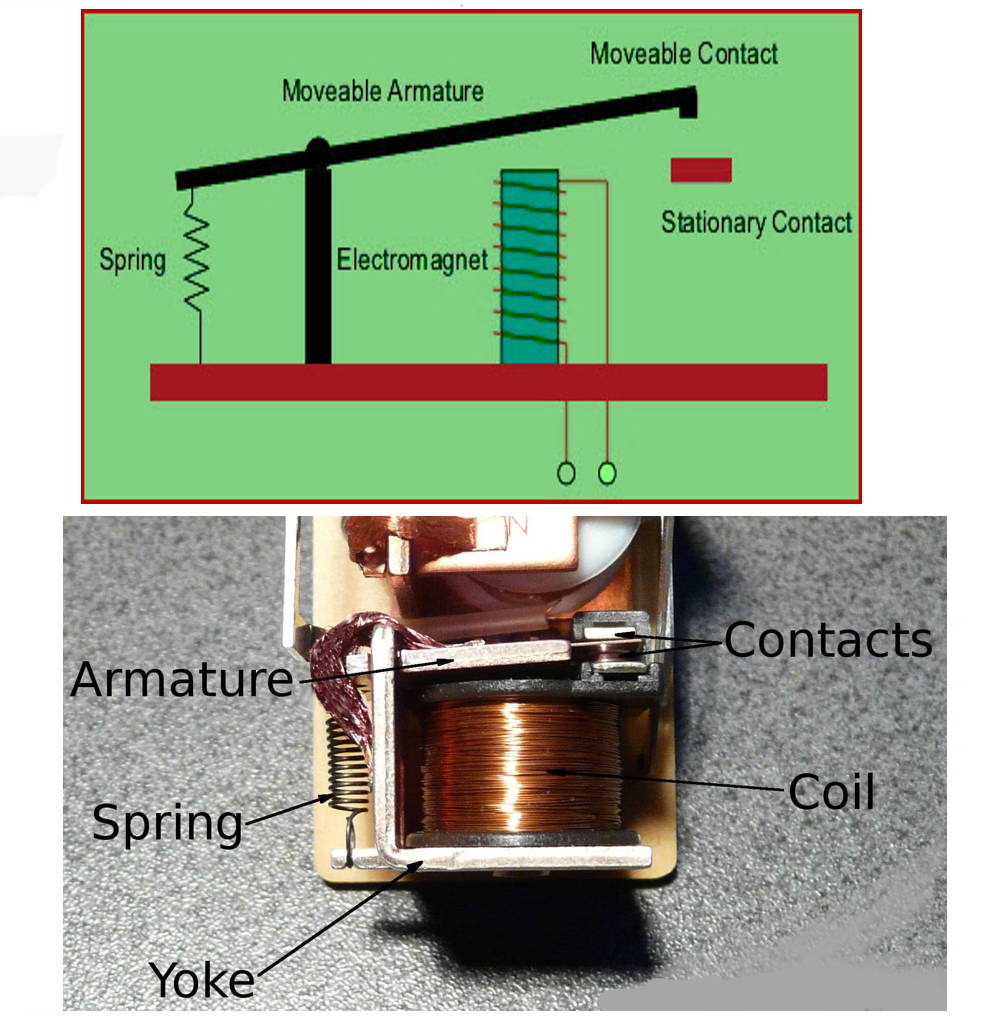

　吸引式电枢式继电器由带线圈的电磁铁和可转动的叠片式动电枢组成。吸引衔铁式继电器的衔铁或铁芯由一个配重和一对弹簧触指在其一个自由端平衡，一个自由端由用于跳闸电路的动触头组成。

　在正常工作条件下，通过线圈的电流不足以吸引衔铁，而配重则保持衔铁。当电力系统发生短路故障时，通过继电器线圈的电流充分增加，继电器电枢向上吸，如图所示。

　电枢吸引式继电器由用于脱扣电路的固定触点和活动触点组成。固定触点连接在继电器框架上，而动触点连接在继电器的电枢上。当电磁铁吸引衔铁时，动触头与定触头接触，跳闸电路完成，并向断路器发出指令。断路器跳闸并将故障部分与电路断开。

　在吸引电枢类型中，继电器线圈中提供了多个分接头，因此可以改变使用的匝数和继电器工作的设定值。在产生磁场和吸引电枢以闭合跳闸电路时继电器线圈中的最小电流称为启动电流。吸引电枢式继电器用作比例继电器的幅度继电器。这些继电器用于过电压、欠电压、辅助继电器、控制继电器、过电流、欠电流和阻抗测量继电器。

　二、电磁式继电器：

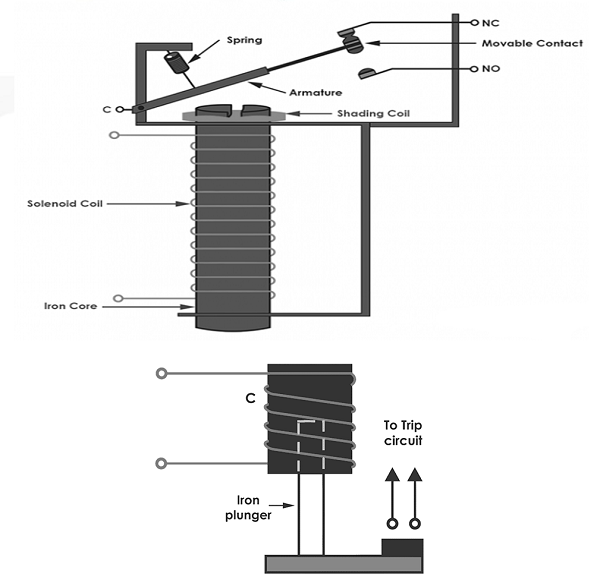

　螺线管型继电器由螺线管组成，螺线管也称为电磁线圈，具有空心芯和可移动柱塞。柱塞在螺线管的磁场中被轴向吸引。动触头与铁动柱塞相连，定触头由继电器框架吸引。

　在正常工作条件下，通过电磁线圈的电流不足以吸引动铁柱塞。因此，由于重力或弹簧，铁柱塞保持在较低位置。弹簧连接在电磁铁和柱塞之间的铁柱塞内，在电磁铁断电或故障清除后，柱塞将柱塞恢复到其第一位置。

　当电力系统发生短路故障时，流过螺线管的电流足以吸引柱塞。活动柱塞被连接并且固定触头和活动触头相互接触。跳闸电路向断路器发出命令，断路器跳闸并断开故障部分与系统的连接。

　三、平衡梁式继电器：

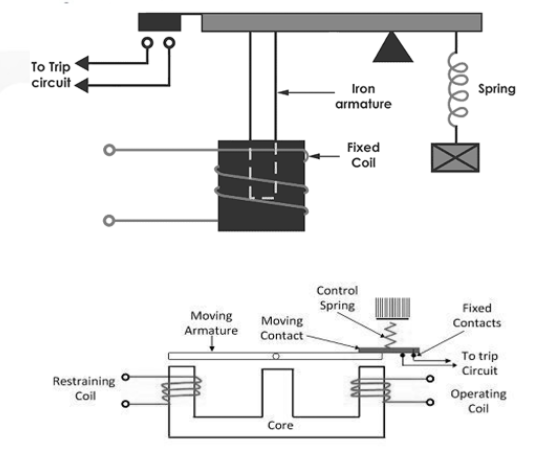

　平衡鲷型继电器由固定在平衡鲷上的铁电枢组成。固定触点连接到继电器的固定框架，动触点连接到铁电枢，如图所示。

　在正常工作条件下，通过继电器线圈的电流不足以吸引由弹簧保持在水平位置的电枢和梁。当电路中发生故障时，通过继电器线圈的电流变得大于启动电流，并且光束被吸引以闭合跳闸电路。

　继电器向断路器发出命令，断路器跳闸和故障电流中断。这些继电器运行速度快且坚固耐用。只需一个周期即可运行。由于直流瞬变，这些继电器不是更准确，现在这些继电器不使用了。

　电磁继电器的应用：

　1、电磁继电器用于各种交、直流设备的保护。

　2、电磁继电器用于各种交、直流设备的过流、欠流和过压、欠压保护。

　3、差动继电器也用于差动保护。
