任何系统都需要可靠且准确的保护方案。微处理器可以毫无问题地满足这些要求。除了系统保护之外，微处理器还执行所有控制操作、分析和测量。保护方案的成本应该是要保护的设备成本的1%左右。除了系统保护外，使用微处理器来控制系统是非常经济的。目前，已经开发出基于微处理器的继电保护解决方案。

　因此，微处理器应用将导致比传统继电器更快、更准确和更可靠的继电器的可用性。这些继电器称为静态继电器。由于其可编程方法，微处理器增加了静态继电器的灵活性。许多所需的特性，例如过压、欠压、过流、方向性、阻抗、电抗和mho都可用于基于微处理器的继电器。

　本节讨论基于微处理器的过压保护

　电器或任何电气和电子仪器始终需要防止过压和欠压。常规继电器已经用于欠压和过压，并且电压的最高和最低水平是不可变的。尽管基于微处理器的系统成本很高，但该系统的优点是同一系统可以针对最大和最小允许电流和电压提供保护，并且可以调整最大和最小限制。

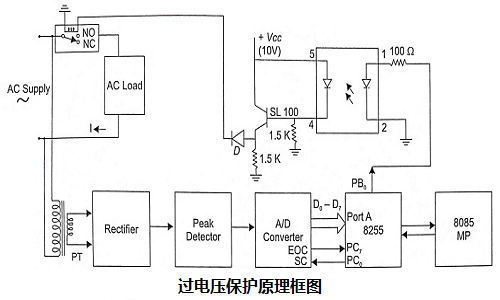

　系统过压保护框图如上图所示。单相交流电源通过电磁继电器与负载（电器）相连。必须对设备进行过压和欠压保护。为此，使用电压互感器(PT)来收集电压信号。PT的输出被馈送到峰值检测器电路的输入端，以检测电压的峰值。峰值检测器电路的输出被施加到A/D转换器，用于模数转换。为防止过压和欠压，光耦电路MCT2E用于连接到引脚PB 0的I/O端口。5 V DC电源已连接到光耦电路，输出已通过以下方式连接到电磁继电器的励磁线圈二极管IN 4007。

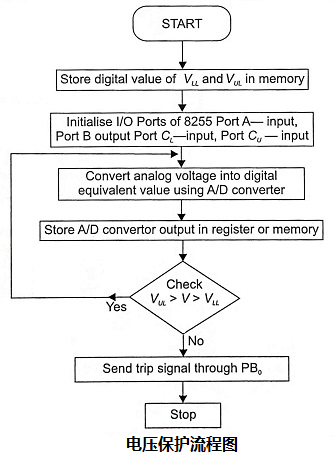

　在基于微处理器的保护继电器中，电压上限和下限最初存储在内存中。如上图所示，Port A和Port C的上半部分被初始化为输入端口，Port B和Port C的下半部分被初始化为输出端口。微处理器接收A/D转换器的输出并将其与电压上限和下限（V UL和V LL）进行比较。在安全范围内，微处理器通过PB 0发送信号0，继电器闭合，供电电流流过负载。如果电压值小于V LL或大于V UL，微处理器通过PB 0发送一个“1”信号给继电器线圈通电。当继电器打开时，电源电压与系统断开，系统受到保护。
