超声波传感器UB1000-18GM75-I-V15
超声波传感器UB1000-18GM75-I-V15（漫反射型和反射板型超声波传感器）
| 【产品功能描述】 | |
接近开关有一个同步输入端可以抑制接近开关之间的相互影响。如果同步输入端 不接，接近开关则根据内部产生的时钟频率工作。 | ||
| 【附件产品】 | ||
| ·UB-PROG2编程附件 ·OMH-04安装附件 ·BF 5-30安装附件 ·BF 18安装附件 | ·BF 18-F安装附件 ·V15-G-2M-PVC电缆连接器 ·V15-W-2M-PVC电缆连接器 ·UVW90-K18导向板 | |
产品·特点
——超声波传感器UB1000-18GM75-I-V15产品特性——
●模拟量4mA...20mA输出 ●测量窗口可调 ●声锥宽度可调 ●TEACH-IN输入 ●同步选项功能 ●接近开关关闭功能 ●温度补偿 ●非常小的盲区 |
|
产品·规格参数
——超声波传感器UB1000-18GM75-I-V15产品规格——
通用规格——
感应范围：70...1000mm
调整范围：90...1000mm
死区：0...70mm
标准目标板：100mmx100mm
换能器频率：大约255kHz
响应延迟：大约125ms
输入/输出——
（1）同步：
1个同步连接，双向
0电平：-UB...+1V
1电平：+4V...+UB
输入阻抗：>12kΩ
同步脉冲：≥100µs，同步脉冲间歇时间：≥2ms
（2）同步频率
共模操作：max.40Hz
多路转换操作：≤40Hz/n,n=传感器的数量，n≤5
输入——
输入类型：1路程序输入
评估下限A1：-UB...+1V，评估上限A2：+4V...+UB
输入阻抗：>4.7kΩ，脉冲持续时间：≥1s
输出——
输出类型：1路模拟量输出4...20mA
分辨率：0,35mm
特性曲线的偏差：±1%满量程值
重复精度：±0,1%满量程值
负载阻抗：0...300Ohm
温度影响：±1,5%满量程值
指示灯/操作方法——
黄色LED：黄色常亮：物体在评估范围内
黄色闪烁：程序功能，检测到物体
红色LED：红色常亮：错误
红色闪烁：程序功能，未检测到物体

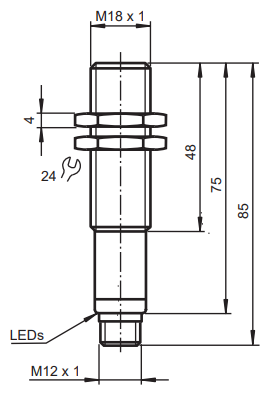

安装条件——
PS:如果接近开关安装于环境温度可能低于0°C的现场时，就必须使用安装附件BF18,BF18-F或BF5-30中的一种来固定。在使用钢螺母将接近开关直接安装在一个通孔的情况下，接近开关必须被固定在安装螺纹的中央。如果一定要固定在安装螺纹的前端，就必须使用带定位环的塑料螺母(附件)。
