电压互感器(PT)或电压互感器是用于电压测量的仪表互感器。它们并联在线路上，工作原理与电力变压器相同。它们不能用于为负载提供原始电源。它们在初级和次级绕组之间具有准确的电压比和相位关系。

　　电压互感器或电压互感器的定义

　　电压互感器（PT）是为了便于测量和可控用于降压高电压到可测量水平的静态设备。低电压易于测量并可用于操作保护继电器。

　　电力在各种高压下传输和分配。这些电压需要降压到测量设备的额定电压才能进行电压测量。此外，测量设备不能直接连接到高压电路进行测量。除此之外，它还提高了标准测量设备的兼容性。

　　电压互感器的工作原理

　　电压互感器的工作原理与普通变压器相同。它适用于互感的原则和法拉第定律的电磁感应。交流电流过导体会产生变化的磁场。当另一个导体与该磁场接触时，会在其中感应出电压。根据法拉第定律，感应电压的大小取决于连接第二个线圈的磁通量的变化率和匝数。

　　在变压器的情况下，由于线圈之间的磁通量变化率几乎相同，感应电压取决于线圈的匝数。

　　电压互感器的类型

　　电压互感器分为电磁感应式、电容耦合式和光学式三种。以上讨论了电磁感应式电压互感器的结构特点。

　　电容耦合电压互感器(CCVT)

　　电容耦合电压互感器是电容分压器和电磁式PT的组合。它是一种具有成本效益的电磁PT替代方案。它由三部分组成：电容分压器、调谐电抗器和隔离变压器，如下图所示。

　　电容器分压器电路由跨高压线和地连接的两个电容器C 1和C 2组成。C 1是几个小电容的串联。大部分电压在C 1上下降。调谐电抗器用于为线路频率调谐电路。除此之外，调谐反应器增强了能量传递。隔离变压器将测量仪器与谐振电路隔离。

　　光电压互感器

　　光学电压互感器的工作原理是克尔效应，从磁化表面反射的光可以改变偏振和反射强度。这种反射光被光学测量并转换为与施加电压成正比的模拟信号。该模拟信号可以通过使用合适的仪器进行测量。由于没有磁芯和绕组，这些变压器比CCVT和传统PT小得多。由于其复杂性和高初始成本，很少使用光学电压互感器。

　　电位器连接

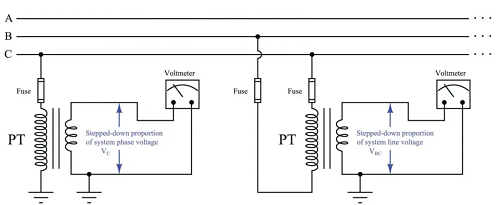

　　电压互感器带有两个套管或单个套管。单套管类型严格用于线对地连接，双套管类型可以是线对线或线对地连接。连接时必须考虑绕组的极性。测量设备可以连接到电压互感器的次级。典型的电压互感器接线图如下所示：

　　技术规格

　　负担

　　在指定功率因数下，次级电路中的外部阻抗（以欧姆为单位）。它通常在VA中提及。它是可以连接到VT次级而不会导致更高误差的最大负载量。

　　精度等级

　　准确度等级定义了当负载低于其额定值时电压互感器的准确度。根据IEC，当额定负载约为连接负载的1.3-1.5倍时，精度等级为0.2、0.5或1.0，具体取决于应用。
