在磁传感器中，利用霍尔效应的传感器称为霍尔传感器。霍尔传感器包括几个部分。首先，它包含一个霍尔元件，该元件输出通过霍尔效应产生的霍尔电压(HV)。其次，它包含一个霍尔IC，它使霍尔输出通过IC工艺成为高/低数字输出。第三，它包含一个线性霍尔IC，可放大和线性化霍尔输出。

　　一、霍尔传感器元件原理结构：

　　◆特点

　　由于它是一个端子连接到半导体的简单传感器，因此霍尔元件可用于数字和模拟用途，具体取决于后续阶段的电路设计。可获得的输出电压为几十到几百毫伏。

　　◆输出特性

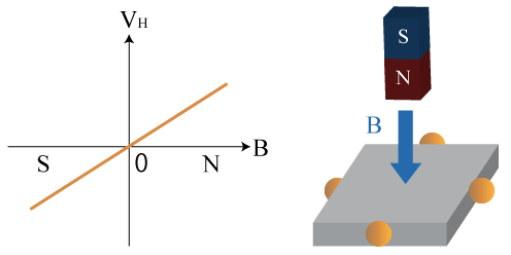

　　输出电压与垂直施加在传感器上的磁场大小成正比，并会根据磁场方向输出正负电压。无垂直磁场时的输出电压为0 V(*1)。*1在实际情况下，即使没有磁场，也存在偏移电压。

　　◆使用方法

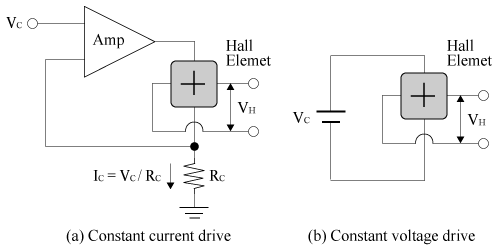

　　霍尔元件总共有四个端子，一个控制电压（或控制电流），两个GND端子用于输入，以及两个差分输出端子。如果低于最大额定值，则可以支持恒流驱动或恒压驱动。

　　◆应用

　　霍尔元件用于智能手机和数码相机的无刷直流电机和镜头致动器。

　　二、霍尔传感器集成电路原理结构

　　◆特点

　　霍尔IC将霍尔元件的输出与某个阈值进行比较，并将其输出为高或低。由于输出电压范围由电源调节，因此可以方便地将微型计算机连接到后级。有可检测磁场强度的开关型和可检测磁场极性的锁存型。

　　◆输出特性

　　根据垂直施加到传感器的磁场的大小，输出电压被确定为高或低。极点检测结果有S极、N极和双极三种。

　　当磁场强度超过Bop时，输出电压变为Low，当低于Brp时，输出电压变为High。在这种情况下，Brp和Bop之间满足“Brp<Bop（有滞后）”。

　　◆使用方法

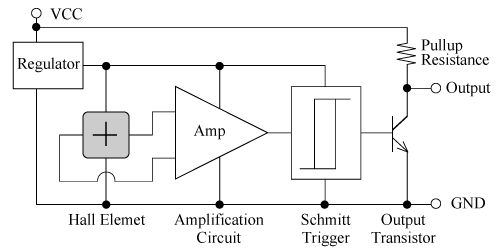

　　线性霍尔IC有两个输入端，即VCC和GND，以及一个输出端。将如图4所示的IC连接到霍尔元件即可实现霍尔IC。它由恒压驱动操作。

　　◆应用

　　开关型霍尔IC用于家用电子产品的开/关开关，锁存型霍尔IC用于无刷电机或旋转检测。

　　三、线性霍尔传感器IC原理结构

　　◆特点

　　线性霍尔IC将增益应用于霍尔元件的输出，从而产生线性输出(*2)。由于输出电压范围由电源调节，因此可以轻松地将MCU连接到后级。*2轨到轨输出。

　　◆输出特性

　　输出电压与垂直施加到传感器的磁场大小成正比。根据磁场的方向，它的范围从0V到VCC。无垂直磁场时的输出电压为VCC/2(*3)。*3在实际情况下，即使没有磁场，也存在偏移电压。

　　◆使用方法

　　线性霍尔IC有两个输入端，VCC和GND，以及一个输出端。将如图6所示的IC连接到霍尔元件可实现线性霍尔IC。它由恒定电压操作。

　　◆应用

　　线性霍尔IC用于液位计、电流传感器和角度检测。
