应变式压力传感器原理：当密闭容器受到施加的压力时，它会发生应变（即，其尺寸发生变化）。使用应变计（金属导体）等次级传感器测量该应变成为施加压力的量度。

　　也就是说，如果应变计被连接到承受所施加压力的容器上，应变计的尺寸也会随着容器的膨胀或收缩而改变。

　　应变片尺寸的变化将使其抵抗变化。应变计电阻的这种变化成为施加到容器（弹性容器或单元）的压力的量度。

　　有两种类型的应变计压力传感器，即：

　　1.扁平管压力传感器

　　2.圆柱型压力传感器

　　扁平管压力传感器

　　安排的主要部分如下：

　　1.扁平的弹性管，两端捏紧。

　　2.两个应变计放置在该弹性管上：一个在顶部，另一个在该弹性管的底部。

　　3.弹性管的一端是敞开的以承受所施加的压力，而其另一端是封闭的。

　　操作

　　要测量的压力施加到管子的开口上。由于压力，管子趋于倒圆，即尺寸发生变化（应变）。

　　由于应变片安装在管子上，应变片的尺寸也会随着管子尺寸的变化而变化，从而引起应变片的电阻变化。

　　管子尺寸的变化与施加的压力成正比。因此，应变计电阻变化的测量值成为校准时所施加压力的测量值。

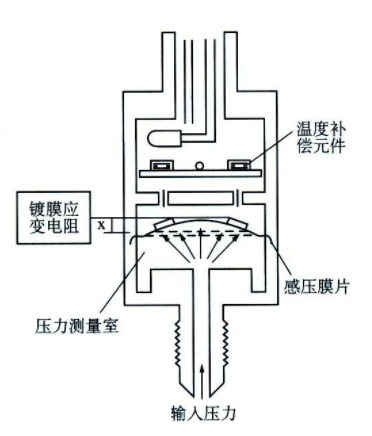

　　圆柱型压力传感器

　　这种安排的主要部分如下：

　　1·一个圆柱管，其中心有六边形台阶。这个六边形台阶有助于将这个设备固定到要测量压力的地方。

　　2·该圆柱形管的底部在其外部带有螺纹，并敞开以接收待测压力。

　　3·这个圆柱形管的顶部是封闭的，并有一个拧在上面的盖子。

　　4·在圆柱管顶部的外围放置了两个传感电阻应变片。

　　5·在盖子（未应变的位置）上放置了两个温度补偿应变片。

　　操作

　　要测量的压力施加到圆柱管的开口端。由于压力，圆柱管发生应变，即其尺寸发生变化。

　　由于应变片安装在圆柱管上，传感应变片的尺寸也会随着圆柱管尺寸的变化而变化，从而引起应变片的电阻变化。

　　圆柱管尺寸的变化与施加的压力成正比。

　　因此，传感应变计的电阻变化的测量成为校准时所施加压力的测量。

　　应变式压力传感器的应用

　　·扁平管压力传感器用于低压测量。

　　·圆柱型压力传感器用于中高压测量。
