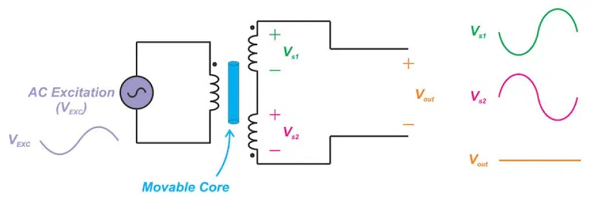

图下显示了完美居中的磁芯如何理想地产生零输出。输入由适当频率的交流电压(V EXC)激励。由于两个次级线圈对称地缠绕在初级线圈的两侧，因此居中磁芯会导致从初级线圈到两个次级线圈的磁耦合相等。由于次级绕组是串联对置的，因此两个次级绕组将感应出极性相反的相等电压(V s1=-V s2)。因此，两个绕组的电压将相互抵消，总输出为零(V out=0)。

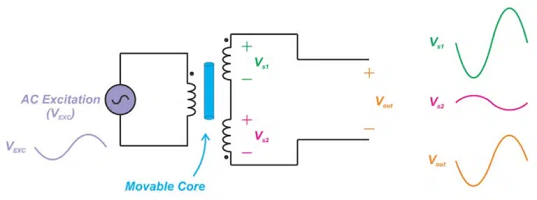

　下图所示，当磁芯向上移动时，初级和第一次级之间的耦合变得更强。与第二次级相比，这导致第一次级上的交流电压更大(V s1=V s2)和非零输出(V out)。请注意，输出与V s1同相，但其幅度相对较小。对于图中描述的示例，当磁芯经历向上位移时，输出应该与V EXC理想同相。

　磁芯向下位移的典型波形如下图所示。在这种情况下，初级和次级之间的磁耦合增加，导致V s2>V s1。如您所见，将有一个非零V输出，理想情况下与激励电压异相180°。
