在选择合适的传感器时，不同类型的机器和可编程控制器需要仔细注意细节。几乎每台需要维修或升级的现代机器都对必须检索的数据类型有非常具体的要求。不仅机器有特定的要求，控制系统的CPU和模块也有自己的要求。

　　由于这种多样性，有各种各样的传感器可用，每个传感器都专为一项非常具体的工作而设计，提供非常具体的数据配置。在本文中，将仔细研究为不同应用选择正确传感器的过程。特别是，将介绍使用机器参数来确定要选择的传感器类型、如何识别所需的传感器极性以及在常开和常闭状态之间进行选择的基础知识。

　　不同类型的传感器类别

　　您尝试检测的产品与传感器选择的关系比其他任何事情都重要。通常，如果发现在这些方面做出了错误的选择，可以找出编程方法或模块来反转信号极性。

　　但是，如果选择错误的传感器类别，则可能根本无法检测到产品。再多的电路也无法解决这个问题。

典型的直流供电、PNP 输出光电传感器，具有常开和常闭操作输出

　　本文的主要目的是讨论数字传感器，这意味着它们仅输出开/关信号，例如按下按钮或物体的存在。

　　对于可变读数，例如温度、压力或距离，必须使用模拟传感器。这些不会在本文中介绍。

　　·一些传感器会通过物理接触或力来检测物体的存在，例如按钮。除了按钮和开关之外，该类别中的传感器主要包括限位开关。一些负载传感器还具有可调节的设定点，用于检测超过特定lb或kg限制的负载，这是一种比弹簧加载按钮更可测量的反馈形式。

　　·可以购买具有多种操作方法的光电传感器。它们可以是发射器和检测器对，其中对射光束被物体（例如安全光幕或车库门传感器）破坏。它们可以通过光束从小型圆盘反射器反射回传感器进行逆反射。最后，漫反射传感器可以检测到传感器前方短距离内几乎所有物体的存在。对于任何具有反射特性的物体，这些传感器都是经济高效且可靠的选择。

　　·有些物品不容易反射光线，例如玻璃或透明液体。在其中一些情况下，超声波传感器会发出从任何固体表面反弹回来的声音脉冲。发射和检测之间的时间延迟提供了到表面的准确距离。如果距离在某些可调限制之间，则输出为高或低。这些传感器适用于大多数物体，但在某些几何形状导致声脉冲向不同方向反射时无效。

　　·可以使用特定传感器检测各种其他属性-黑色金属响应电感式接近传感器，恒温器传感器将可变温度转换为开/关设定点。还可以找到许多其他非常具体的传感器。

　　传感器极性

　　大多数数字输入需要连接直流电压，通常为10到24 vDC。但是，某些系统可以使用120 vAC或有时也使用24 vAC控制电压。这些在某些特殊情况下是有益的，因为它们不需要直流电源的复杂性，只需要一个变压器。

　　这些交流传感器通常没有设置极性，数据表通常说明负载可以放置在热线或中性电源线上，这些电源线通常是来自预接线尾线束的棕色和蓝色。

　　·仅当控制器的输入模块配置为AC时，才应选择AC传感器。这不像DC那样常见，但如果模块设计用于120 vAC输入，则应使用这种类型。

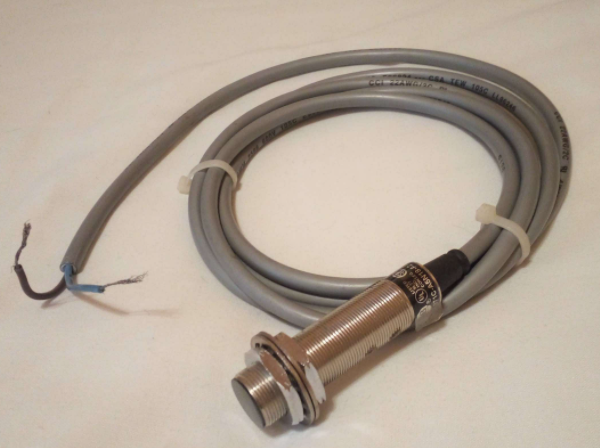

一种交流供电传感器，设计用于通过感应感应金属物体

　　请注意交流传感器典型的蓝色和棕色电线，但直流供电的传感器有时具有相同的颜色。

　　一些简单的直流传感器，如按钮和限位开关，也没有任何特定的极性，只要一根电源线进入一侧并从另一侧返回，负载设备就会被激活。

　　这些传感器也可以具有与AC相同的棕色/蓝色线束，因此请仔细阅读数据表。

　　·这些2线直流按钮和传感器可与任何直流输入模块一起使用-它们不受特定极性的限制。虽然它们连接起来很简单，但它们通常缺乏其他传感器的传感能力，只适用于基本的物体检测。

　　关于传感器选择的一个常见混淆围绕着常见的3线直流工业传感器中存在的选择选项，它们是PNP和NPN之间的选择，通常也分别称为Sourcing和Sinking。这几乎在每个传感器中都被列为主要参数，因此它非常重要但仍然令人困惑。

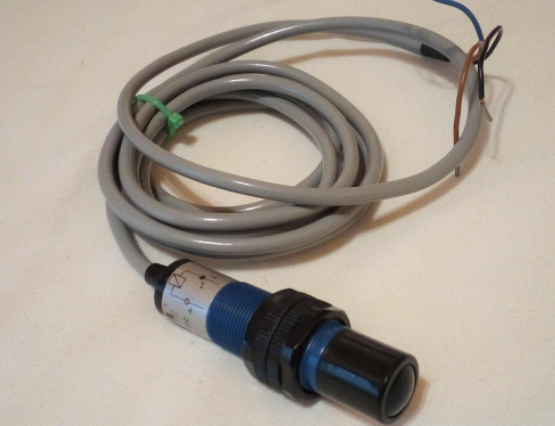

一种常见类型的光电传感器，只有一个输出——PNP 常开控制信号

　　两种类型的功能都是在达到所需设定点时完成电路。区别在于电流必须行进的方向。

　　·如果控制器的DC输入模块有一条公共线提供接地路径，则称为漏型。与此输入一起使用的传感器必须是PNP Sourcing传感器。

　　·如果直流输入模块的每个输入端子都有一个公共电压源，则该模块是电压源，并且每个传感器必须是NPN或Sinking。

　　·某些模块可以配置为灌电流源或灌电流，具体取决于公共线是连接到正电压还是接地。在这种情况下，可以使用NPN或PNP传感器，但它们都需要相同。

　　·同样，一些传感器既是PNP又是NPN，只是使用线束中的不同电线。这些可以与任何直流输入模块一起使用。

　　常开或常闭

　　传感器选择标准的另一个区别是在常开(NO)或常闭(NC)之间进行选择。在数字控制系统的范围内，这确实没有区别，只要程序是针对适当的传感器编写的。

　　NO/NC的唯一区别是，如果选择传感器类型使传感器电路在其寿命的50%以上开路，则可以节省电能。节省的成本可能很小，但是当传感器的初始成本相同时，选择最高效的设备进行设计是有意义的。

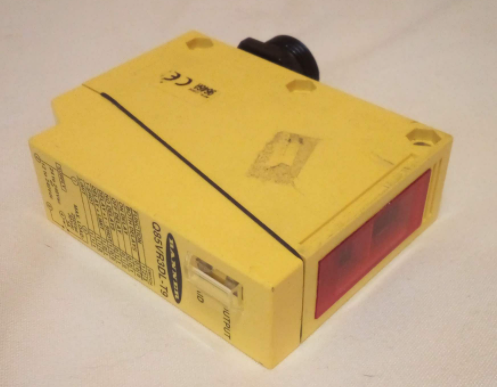

具有常开和常闭输出的远距离光电传感器

　　与许多传感器不同，该型号具有机电继电器输出，因此可以是采购。

　　数字开/关传感器可用于通过接触力以及光或声音反射来检测物体的存在。许多专业传感器可以检测特定属性，例如黑色金属含量、压力、颜色、温度、电机RPM、流速等，可以通过开/关数字值进行检测。

　　此类传感器的电压水平可以在24到120 vAC或流行的10-24 vDC范围内变化。应特别注意选择与漏型输入模块一起使用的PNP传感器，以及与源型输入模块一起使用的NPN。

　　在可编程系统中可以更自由地使用常开和常闭状态，但是您可以通过从一开始就选择正确的类型来提高过程的效率。

　　如果更换现有的传感器，必须小心选择正确的正常状态系统将无法正常工作。
