用于气体的双显示数字压力传感器I/O电路及接线图

发布时间:2022-09-20 15:47:55点击量:

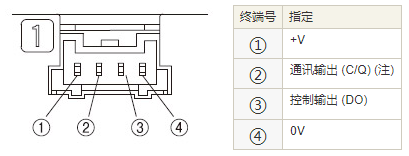

 传感器侧连接器的端子排列图

用于气体的双显示数字压力传感器I/O电路及接线图(图1)

 当传感器用作普通传感器时,通讯输出(C/Q)提供与控制输出(DO)相同的输出操作。

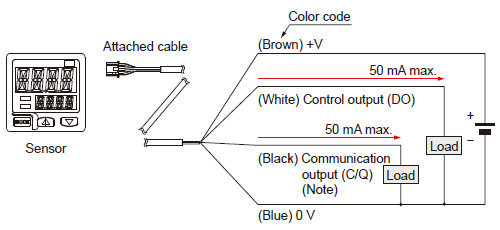

 1.《作为普通传感器使用时》

用于气体的双显示数字压力传感器I/O电路及接线图(图2)

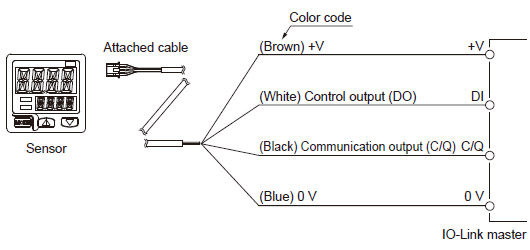

 2.《连接到IO-Link主站时》

用于气体的双显示数字压力传感器I/O电路及接线图(图3)
