槽型光电传感器 GL5-T/28a/115
槽型光电传感器GL5-T/28a/115小型光电槽型传感器体积小巧，光学性能出众。满足半导体工业微型物体的检测需求。在同类产品中具有DC5-24V的宽电压范围和高达5kHz的最快开关频率。内部集成的聚焦孔使传感器能检测尺寸为0.8x1.8mm的微型物体。传感器提供NPN或者PNP输出。多样且优化的外壳使传感器最大程度地适用于拥挤环境中。
槽型光电传感器GL5-T/28a/115的特点：
•微型设计
•适宜小物体检测
•开关频率高
•安装快速简单
•清晰的可视LED功能显示
槽型光电传感器GL5-T/28a/115的相关型号：
GL5-T/28a/115，GL5-T/28a/155
槽型光电传感器GL5-T/28a/115技术参数： | |
一般说明 | |
光源类型 | 连续式红外光， 940 nm |
光源特性 | 红色激光 |
认证 | CE, cULus Listed 57M3 (Only in association with UL Class 2 power supply; Type 1 enclosure) |
障碍物尺寸 | 0,8 x 1,8 mm |
槽宽 | 5 mm |
极限环境光强 | 1000 Lux |
安全评估参数 | |
MTTFd | 3760 a |
持续运行时间(TM) | 20 a |
诊断覆盖率(DC) | 0% |
指示灯/操作键 | |
功能显示 | 红色 LED |
电气特性 | |
工作电压 | UB 5 ... 24 V DC, Class 2 |
空载电流 | I0 最大 20 mA |
时间迟滞 | tv < 2 ms |
输出 | |
开关类型 | 亮 / 暗通可调 |
信号输出 | 2 npn 互补型输出，过电压保护 |
负载电压 | 最大 30 V DC |
负载电流 | 最大 50 mA |
电压降 | Ud 10 mA 时最大 0.2 V， 50mA 时最大 0.6 V |

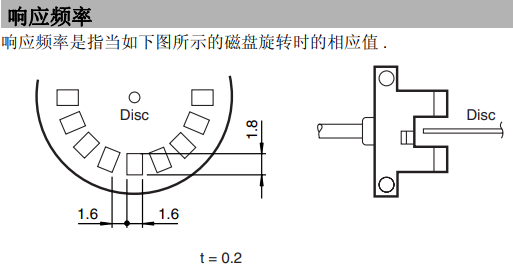

开关频率 | f 最大 5 kHz |
响应时间 | 光束没遮挡时 40 µs |
光束有被遮挡时 80 us | |
重复精度 | 0.03 mm |
符合标准 | |
标准 | EN 60947-5-2 |
标准2 | UL 508 |
环境温度 | |
工作温度 | -25 ... 55 °C (-13 ... 131 °F) |
储藏 | -30 ... 80 °C (-22 ... 176 °F) |
机械特性 | |
防护等级 | IP50 |
连接 | 2 m PVC 电缆 （横截面 0,09 mm2 的 4 芯电缆） |
材料 | |
外壳 | PBT |
重量 | 25 g |
槽型光电传感器GL5-T/28a/115适用于半导体和电子工业应用环境典型应用包括 :
1. 导线检测
2. 凸轮位置检测
3. 移动物体的极限位置检测
4. 胶片检测
