之前写过一个三菱PLC控制的步进电机，简要说明了PLC的选型、I/O口分配、程序等，今天就简单说一下外部接线。下面提供外部接线示意图。

　一、需要准备的组件

　1、适配电源；

　2、选择正确的PLC；

　3、步进电机；

　4、配套步进电机驱动器。

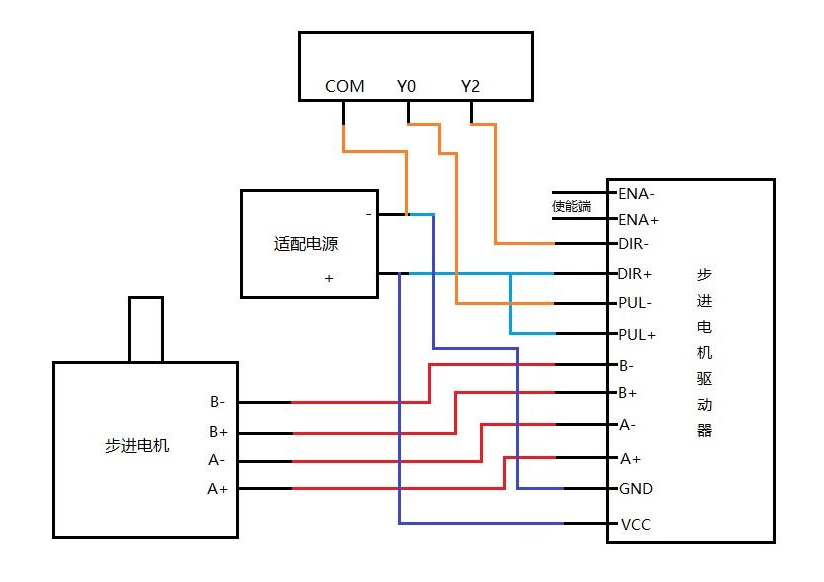

　二、外部接线图

　布局不正确，连线有点乱，连线做成不同颜色，方便接线和检查。

　三、几点注意事项

　1、关于上一篇博客中提到的电源类型和输入信号信号的大小，这个要根据选择的步进电机和步进电机驱动器适用的电源类型和范围来选择，不限于5V或24V等.,这里给出一个统一的解释

　2、个人认为步进电机更适合低速运行和定位控制。使用高速时，需要注意启动力矩、控制信号等问题，需要考虑丢步问题；

　3、外部接线图不限于FX2NPLC，只需要注意PLC输出类型即可；

　4、之前的博客链接提供了基本的选择和注意事项。
