自力式压力调节阀是以被控介质自身的能量为动力源，引入执行器调节阀芯的位置来改变流通面积，改变两端的压差和流量，将调节阀的上游或下游压力稳定在给定值。自力式上游或下游调节阀用于无电源、气源和控制的场合。它具有灵敏和敏感的优点。功能，密封性能好，压力波动小。广泛应用于各种工业设备中气体、液体和蒸汽介质的减压和调压自动控制。

　自力式压力调节阀工作原理：

　1.自力式压力下游调节阀：

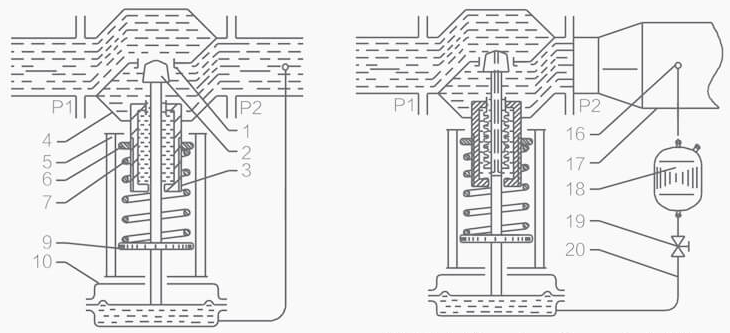

　自力式下游压力调节阀是控制下游压力的阀门，阀动作类型为压合式。原理如下：

　介质按阀体上的箭头方向流经阀体。阀芯（No.2）和阀座（No.1）之间的截流面积决定介质流量。受控的下游压力（P2）通过导压管（No.20）传递到传感元件，冷凝器（No.18）（介质为蒸汽时使用）和截止阀（No.19），并转换成定位力。定位力根据弹簧力调节阀芯的位置。弹簧力由调压盘（No.6）调节。全平衡阀设有平衡波纹管（No.8），下游压力P2作用于波纹管内表面，

　当下游压力大于调整后的设定点时，它压缩弹簧并驱动塞子，然后阀门开度根据压力变化量按比例减小。当下游压力低于设定值时，通过弹簧产生的反作用力带动阀芯，使阀门开度根据压力变化成比例增加，从而达到减压稳压的目的。

　2.自力式压力上游调节阀：

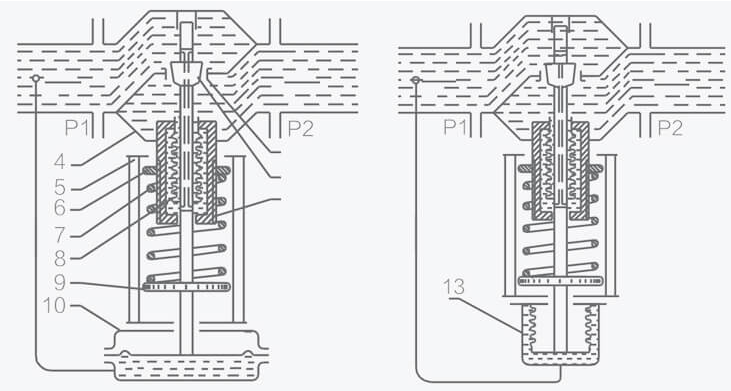

　自力式上游压力调节阀是控制上游压力的阀门，阀动作类型为压开式。原理如下：

　控制的上游压力（P1）通过导压管（No.20）、冷凝器（No.18）（介质为蒸汽时使用）和截止阀（No.19）传递到传感元件，转换成定位力。定位力根据弹簧力调节阀芯的位置。弹簧力由调压盘（No.6）调节。全平衡阀带有平衡波纹管（No..8)，下游压力P2作用于波纹管内表面，上游压力P1作用于波纹管外表面，使作用在塞子上的压力P1和P2相互平衡。

　当上游压力大于调整后的设定值时，它压缩弹簧并驱动阀芯，阀门打开，然后阀门开度随压力的增加成比例增加。当上游压力减小时，作用在检测元件上的力减小。在弹簧的反作用力下，带动阀芯使阀门开度减小，当压力低于压力设定值时阀门关闭，从而达到减压稳压的目的。
