气动压力传感器被插入到被监控的集管或管道中，然后这些传感器传输相关的AI信号。一些型号安装在控制面板中，需要管道连接到过程连接。有许多类型的传感器配置用于现场安装，并可直接插入管件。一些压力变送器有机载指示器，或者用户可能需要安装本地指示器。

　1.这些传感器在许多过程应用中监测压力，在广泛的测量范围内提供离散和模拟输出信号，用于气动和液压回路。

　控制系统使用压力变送器信号的最简单方法是确保气动管路具有适当的压力来操作设备。更高级的应用程序可用于命令和监控施加到机构致动器的气压，例如为处理不同产品提供可变夹紧力。

　直接在气动线性执行器上确定模拟位置是可能的，但不是一种常见的应用，但在驱动设备上使用位置传感器是确定机构确切位置的好选择。一种非常精确的测量技术使用激光来确定从毫米到米的距离。控制系统可以根据需要使用该信号来伸展或缩回气缸以达到目标位置。一旦设备移动到所需位置，可以根据需要从气缸的两侧去除空气或将空气施加到气缸的两侧以保持位置。

　2.激光距离传感器是一种高度精确的设备位置感应方式，因此控制系统可以根据需要控制气动装置。

　可以使用电流-气动(I/P)传感器控制不同的气动压力。电流信号通常为4-20 mA，I/P传感器的输出范围从几psi到超过100 psi。这种类型的模拟气动装置可用于操作风门控制阀，气动装置是在任何危险区域位置使用的理想选择，可替代本质安全的电气控制装置。

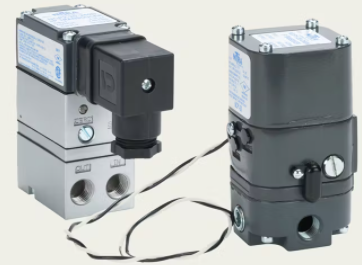

　3.电流-压力(I/P)传感器将模拟控制系统信号转换为不同的气压。

　模拟控制可以成为气动设备的一个非常有效的补充，但也有一些最佳实践需要考虑。任何依赖模拟位置反馈的关键驱动设备还应配备行程末端离散限位开关和机械限位器，以防止传感器发生故障时超行程。同样，任何被监测或控制的临界压力都应包含高压或低压开关作为额外的预防措施。

　模拟控制提供更多选择：将模拟仪器和控制装置整合到气动应用程序中，增加了一系列全新的功能选项。遵循本文中的指南将帮助设计人员选择正确的信号范围、现场设备和控制元件，以实现可靠的模拟控制。
