超声波接近传感器发射和接收声波。载波信号是一种高频、听不见的声波。它们以两种配置之一检测目标对象的存在。漫反射型或反射型传感器将发射器和接收器封装在同一外壳中。当目标进入设备的感应范围时，超声波被反射回传感器。

　　对置式或对射式传感器的发射器和接收器是分开包装的。接收器面向发射器安装，当有物体进入相对传感器的感应范围时，它会阻挡发射的信号。它不是在接收到频率时激活触发器，而是在信号中断时激活触发器。

　　超声波接近传感器的优缺点：

　　超声波接近传感器可以检测各种物体，无论其材料或表面特性如何。它们对于在几英尺左右的中间距离上进行物体检测很有用。在近距离时，它们具有无法检测到物体的盲点。它们还可以在各种操作条件下运行。

    设置检测范围——

    超声波接近开关有一个模拟量输出，对应的测量范围的两个边界点可设置，设置方法是将TEACH-IN输入端分别连接电源-UB或者+UB来实现，连接时间至少为1秒钟。在设置过程中，LED灯指示接近开关是否检测到了目标物。TEACHIN输入端连接-UB时设置A1点，连接+UB时设置A2点。

    可选下列两种不同的输出模式：

    1.模拟量输出值随距离的增加而增加（上升模式）

    2.模拟量输出值随距离的增加而减小（下降模式）

    设置上升模式(A2>A1)

    -将目标物放在近点位置

    -连接TEACH-IN端与-UB设置A1点

    -将目标物放在远点位置

    -连接TEACH-IN端与+UB设置A2点

    设置下降模式(A1>A2)

    -将目标物放在近点位置

    -连接TEACH-IN端与+UB设置A2点

    -将目标物放在远点位置

    -连接TEACH-IN端与-UB设置A1点

    出厂设置——

    A1:盲区

    A2:最大量程

    工作模式:上升模式

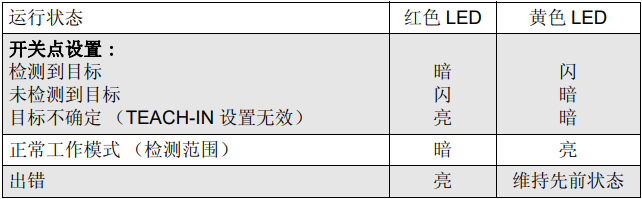

    LED显示——

    安装条件——

    如果接近开关安装于环境温度可能低于0°C的现场时，就必须使用安装附件BF18,BF18-F或BF5-30中的一种来固定。

    在使用钢螺母将接近开关直接安装在一个通孔的情况下，接近开关必须被固定在安装螺纹的中央。如果一定要固定在安装螺纹的前端，就必须使用带定位环的塑料螺母(附件)。
