为了所有电气和电子设备的良好运行，建议允许电压在规定的范围内。电源中的电压波动肯定会对连接的负载产生不利影响。这些波动可能是由于电压浪涌、雷击、过载等原因造成的过压欠压。过电压是指电压超过正常值或额定值，导致电气绝缘损坏和短路。同样，欠压会导致设备过载，导致灯闪烁，设备性能低下。因此，本文旨在给出具有不同控制结构的欠压和过压保护电路方案。

　为了理解和更好地理解这个概念，我们需要了解使用比较器和定时器的三种不同类型的过压保护电路。

　一、使用比较器的欠压和过压保护电路

　该电压保护电路的目的是开发低压和高压跳闸机制，以保护负载免受任何损坏。在许多家庭和行业中，交流电源的波动是经常发生的。电子设备容易因波动而损坏。为了克服这个问题，我们可以实现欠压/过压保护电路的跳闸机制，以保护负载免受不应有的损坏。

　(1)电路操作

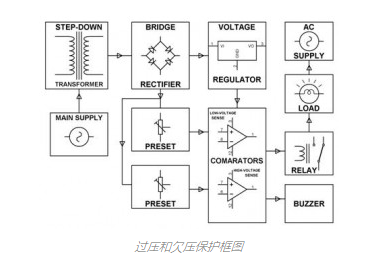

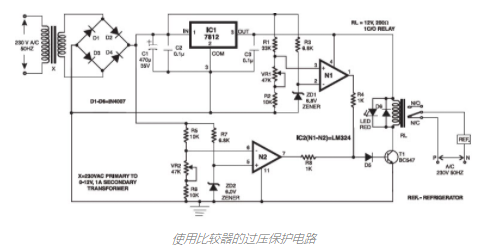

　如上图所示，主交流电源为整个电路供电，通过继电器操作负载，当输入电压高于或低于设定值时，跳闸负载(灯)值。

　两个比较器用作窗口比较器，由一个四通道比较器IC组成。如果比较器的输入电压超过电压窗口的限制，该操作将在输出中产生误差。

　在该电路中，未调节电源连接到两个运算放大器端子，其中每个非反相端子通过两个串联电阻器和一个电位计装置连接。类似地，反相端也由齐纳二极管和电阻器件供电，如给定的欠压或过压保护电路所示。

　调节电位器预置VR1，使正相端电压小于6.8V，使负载稳定维持在180V-240V的正常供电范围内，反相端电压因齐纳二极管而恒定在6.8V。

　因此，运算放大器的输出在该范围内为零，因此继电器线圈断电，并且在该稳定操作期间负载不会被中断。

　当电压超过240V时，同相端电压超过6.8，因此运算放大器的输出变高。这个输出驱动晶体管，于是继电器线圈通电，最后负载因过压而关断。

　同样，对于欠压保护，当电源电压低于180 V时，低位比较器通过在反相端保持6V来激活继电器。这些欠压和过压设置可以通过改变相应的电位计来改变。

　二、使用定时器的欠压和过压保护电路

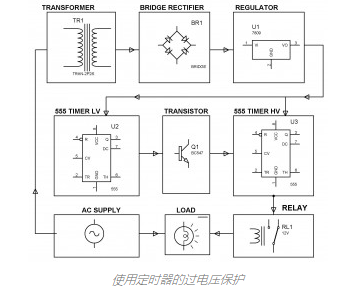

　这是另一个欠压/过压保护电路，用于设计低压和高压保护机制，保护负载免受损坏。这个简单的电子电路使用定时器作为控制机制，而不是上述情况中的比较器。当电压超过规定限值时，这两个定时器的组合将提供一个错误输出来切换继电器机制。因此，它可以保护电器免受电源电压的不利影响。

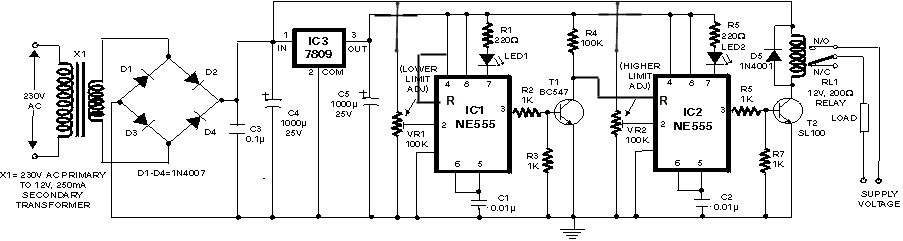

　(1)电路操作:

　整个电路由经过整流的DC电源供电，但稳压电源接在定时器上，非稳压电源接在电位器上获得可变电压。

　两个定时器均配置为用作比较器，即只要定时器引脚2的输入小于1/3 Vcc，引脚3的输出就会变为高电平，一旦引脚2的输入得到校正，反相比为1/3 Vcc。

　电位计VR1连接到欠压切断定时器1，VR2连接到欠压切断定时器1。这两个晶体管连接到两个定时器，用于形成开关逻辑。

　在正常工作条件下(160至250 V之间)，定时器1的输出保持低电平，因此晶体管1处于截止状态。结果，定时器2的reset引脚处于高电平，导致引脚3的输出处于高电平，晶体管2导通，继电器线圈通电。因此，在正常或稳定的电压条件下，负载不会中断。

　过压条件下(高于260V)，定时器2引脚2的输入电压变高。这导致引脚3输出低电平，进而驱动晶体管2进入截止状态模式。然后，继电器线圈断电，负载从主电源跳闸。

　类似地，在欠压情况下，定时器1输出高电平，驱动晶体管1进入导通模式。结果，定时器2的复位引脚变低，因此晶体管2处于截止模式。最后，继电器开始工作，将负载与主电源隔离。

　这些过压和欠压条件的状态也由连接到相应定时器的LED指示，如图所示。

　这是两种不同的过压和欠压保护电路。这两种电路的工作方式相似，但所用的元件不同。这些电路简单、低成本且易于实施，因此现在您可以在它们之间进行选择，以实现易于实施的最佳可靠控制。
