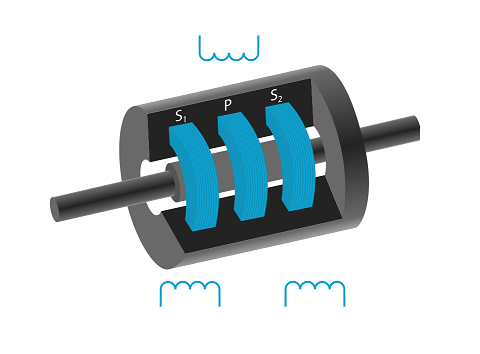

LVDT外壳内部是初级线圈。在线圈组件的两侧是一对次级线圈。除了物理位置外，所有三个初级绕组都是相同的。但是，它们与相反的串联，因此如果它们的通电相同，则它们的输出加起来为零。

　请注意，这些内部组件通常以这样一种方式构造，即它们既能防潮又能防外部磁场。

　在交流LVDT中，初级线圈由恒定的交流电源电压供电，通常为3 kHz 3Vrms。这会在次级线圈中感应出一个场。如果杆是管内的死点，则来自S1和S2的磁通量相同并相互抵消。这称为“空”位置。

　但是，如果轴的位置更靠近S1或S2，则来自该线圈的能量将相对于另一个线圈增加。因此，通过简单地减去线圈的输出，传感器总是可以知道轴在管内的位置。

　当轴被试件拉入或拉出管子时，LVDT会输出一个信号，代表轴从起点到最大挠度的位置。轴不接触管的内部，使其几乎无摩擦，并且LVDT本身不包含电子设备，因此在恶劣的环境中很受欢迎。

　该信号被输出到测量系统内的LVDT信号调节器，该信号调节器显示并记录它以供审查和分析。

　总之，AC LVDT是一种可变磁阻装置，其初级线圈产生磁通量，该磁通量通过移动电枢耦合到与初级相对的串联次级线圈。
