电力系统中差动保护继电器保护电路输出过载的方案
电力系统中的差动保护继电器方案比较受保护电路的输入和输出电流量,因此对于所有健康系统和故障条件,量平衡和保护不起作用,而对于内部故障条件,平衡被扰乱并且保护行动。
对于大约25公里的小长度,使用一根导丝将信息从一端传输到另一端,以便继电器可以对两端导出的量进行连续比较。然而,对于长距离,这种方法变得不切实际且成本高昂,因此通常采用载波方案。此类程序与试点电汇程序有很多共同之处。电力系统中的导体差动和载波差动保护继电器是具有绝对选择性的单一保护。
由于所有差动馈线保护系统都利用求和装置从两端的三相系统产生单相输出,因此保护特性最好用这些求和输出的复数比来表示。在实践中,求和变压器或时序网络用于从初级电路每一端的三相电流中导出单相继电器量。
比较的有效性:
由于比较量中包含的信息的丰富和随之而来的减少,将求和装置用作每个差动馈线保护的组成部分会导致识别余量的整体减少。
差动馈线保护方案的理想化特性,在正常负载或通过故障条件下,忽略了初级电路电容电流和漏电流以及变压误差。传输电路两端继电器量的幅值和相位相同,所以它们的相量比α=I A/I B=1+j0=1∠0°。绘制了两种类型的特性,显示了保护线两端的求和设备A和B的输出的有效比率的阈值范围。图表(左)显示了相位比较,而图表(右)显示了相位和幅度比较。导体系统可以使用上述任何特性,而载波电流系统使用纯相位比较。
在实践中,引线保护系统的特性往往是可变的和不可预测的,因为在轻载条件下具有闭合阈值特性的继电器可能在饱和故障条件下表现出纯相位比较特性。这是因为导频电路参数往往考虑不充分,对判别余量造成严重影响。
基本的先导线保护方案:

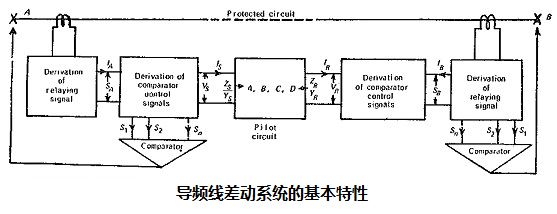

电力系统中的一种导体差动保护继电器系统,为简单起见,仅显示一相。单相继电器信号取自保护区两端保护电路的三相,并在引出环节进行比较。当电路每一端的条件相同时,对应于健康或完全故障条件,继电信号应具有几乎相等的幅值和相位,并且它们应保持平衡,以便在保护系统中仅产生很小的残余信号.
另一方面,在内部故障条件下,平衡应该受到一定程度的干扰,以允许导出可靠的控制信号来使与受保护电路相关的断路器跳闸。在不影响其检测所有内部故障条件的能力的情况下,需要在各种外部负载和故障条件下保持平衡条件的高度稳定性。
