在伺服电机系统中，控制机械部件运行的发动机称为伺服电机，它是一种可以控制速度的有补贴的电机间接变速装置，从而使物体的位置和方位、状态和其他输出控制量可以跟随输入目标（或给定值）任意变化，伺服电机的位置精度很高，可以将电压信号转换成转矩和速度来驱动控制对象。

　一、伺服电机控制如何工作？

　当伺服电机接收到1个脉冲时，伺服系统会发生位移，它本身具有发送脉冲的功能，所以当伺服电机每转一个角度时，就会发出相应数量的脉冲。

　这称为闭环，以便系统知道向伺服电机发送了多少脉冲以及总共接收了多少脉冲。这样可以精确控制电机，实现更精确的定位。

　伺服电机可以使用输入信号将驱动轴的旋转位置控制到特定角度。伺服系统由通过控制线的脉宽调制(PWM)信号控制。存在最小脉冲宽度和重复率。伺服电机通常只能双向旋转90°，即总共180°。例如，当使用直流电源运行时，轴位置控制将使用PWM以顺时针或逆时针方向旋转驱动轴，具体取决于信号的脉冲宽度，当使用1.5ms脉冲时，轴设置为90°位置（即中间位置）。如果脉冲宽度小于1.5ms（本例设置为1ms），则顺时针旋转轴90度；如果脉冲宽度大于1.5ms（本例设置为2ms），则将轴逆时针旋转90度；在每个脉冲之间设置一个缓冲区（在这种情况下设置为20ms，速度由缓冲时间控制）。

　二、直流伺服电机控制原理

　伺服电机基本上是有刷直流电机，带有连接到转子轴的某种形式的位置反馈控制。它们连接到PWM型控制器并由其控制，主要用于位置控制系统和无线电控制模型。

　直流电机的开关和控制小型直流电机可以通过开关、继电器、晶体管或MOSFET电路来“开启”或“关闭”，最简单的电机控制形式是“线性”控制。这种类型的电路使用双极晶体管作为开关（如果需要更高的额定电流，则使用达林顿晶体管）从单个电源控制电机。

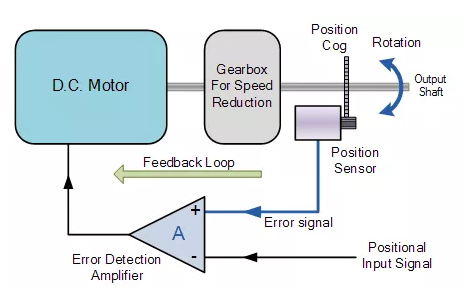

　错误检测放大器查看此输入信号并将其与来自电机输出轴的反馈信号进行比较，以确定电机输出轴是否有错误，如果是，控制器会进行适当的校正以加速或减速电机.这种对位置反馈装置的响应意味着伺服电机在“闭环系统”内运行。

　伺服电机的速度可以通过改变流入晶体管的基极电流量来控制，例如，如果晶体管“半导通”，则只有一半的电源电压会流向电机。如果晶体管“完全导通”（饱和），则所有电源电压都流向电机，并且旋转得更快。

　如果您使用交流电机，您可以借助相移和频率变化来控制驱动轴的转向和速度；或者借助信号发生器，对应输出不同频率的PWM信号的变化，再按照上述原理控制电机。
