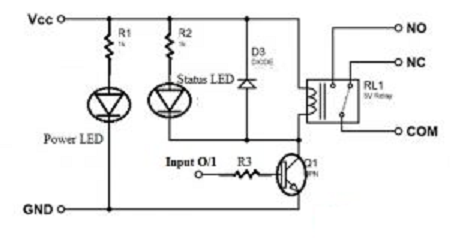

5v继电器是一种自动开关，常用于自动控制电路中，使用小电流信号控制大电流。继电器信号的输入电压范围为0至5V。在这个电路中，我们可以观察到继电器模块是如何通过数字信号激活和停用的。该信号被施加到继电器模块的控制引脚。下面的电路图是内部5V单通道继电器模块图。

　在上面的电路图中，单通道继电器模块包括电阻器-2、晶体管、LED-2和一个5V继电器。根据用于激活继电器的控制信号类型，继电器模块有两种类型。

　一个继电器模块带有一个NPN晶体管，而另一个模块带有一个PNP晶体管。如果继电器模块使用NPN晶体管，那么它将通过向控制引脚施加高电平有效信号来激活继电器。或者，如果使用PNP，则继电器将通过控制引脚上的低电平有效信号激活。

　当我们向继电器模块中的控制引脚提供高电平有效信号时，继电器中的线圈将激活，通过COM引脚连接NO引脚使继电器激活。同样，一旦我们向继电器的控制引脚提供低电平有效无信号，则使用续流二极管将线圈停用，从而停用继电器。对于基于PNP的继电器模块，继电器通过低电平有效信号激活，而高电平有效信号将停用继电器。

　可以通过连接任何类型的微控制器来控制5v单通道继电器模块。为此，我们使用像数字o/p引脚这样的GPIO引脚，它向控制引脚提供高电平和低电平有效信号。一旦继电器激活，我们就可以听到来自模块的声音。
